NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

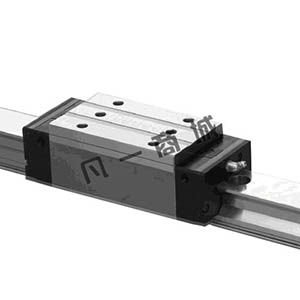

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。

NSK導軌LH系列特點：

1．自動調芯性（水平方向）強。與稱作旋轉軸承的DF 組合同樣，接觸線在內側力距剛性變小，所以調芯性增強。由此，增加了對安裝誤差的吸收能力。

2．上下方向的負載能力強。將接觸角設定為50o，所以上下方向的負載能力剛性變強。

3．對沖擊負載的承受能力強。下側滾珠溝槽為哥特式圖弧形狀，由于將溝槽的中心偏移，通常為2 點接觸，當沖擊負載的高負載作用于上方向時，即使在平時沒有接觸的面也承受負載。

4．精度高。在哥特式圖弧形狀中，如圖V-1·3-4 測定滾子容易固定，滾珠溝槽的精度測定簡便易行而且正確。

5．使用方便 設計安全。即使從軌道上拔掉滑塊，有護板保護，滾珠也不會脫落。

6．型號豐富、尺寸系列化。在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。

7．NSK導軌滿足短期交貨通過軌道與滑塊的互換件的系列化，可滿足短期交貨。
