NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

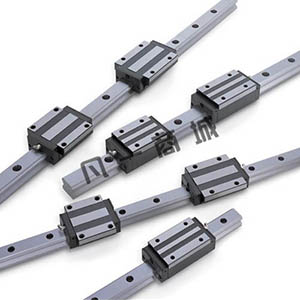

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。

NSK導軌HS系列特點：
1．實現高運轉精度采用超長型滑塊和對鋼球循環部的完美設計，從狹窄范圍到廣闊范圍實現了高運轉精度。

2．減少鋼球通過振動至1 ／ 3與先前產品相比，鋼球通過振動減至1 ／ 3，提高了工作臺面的直線度度。（用鋼球通過振動試驗測定，與本公司比較）

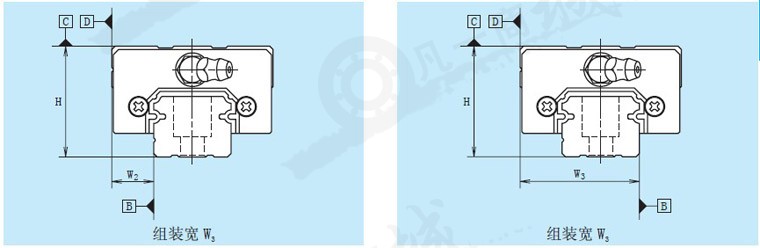

3．提高了導軌安裝的精度增加導軌安裝孔的锪孔深度，將機臺安裝時由緊固螺栓所產生的軌道變形減少至1 ／ 2 以下，抑制了因螺栓間距引起的起伏變化。為了更高精度地安裝導軌，安裝孔間距的長度減少一半，提高了導軌安裝的直線性。

4．實現低摩擦的高剛性、高負載能力大幅增加鋼球數量，實現了低摩擦的高剛性、高負載能力。

5．緊湊通過縮小尺寸實現了機械的緊湊化。

6．四方向相同負載類型接觸角設定為45°，上下方向的負載能力，剛性較橫方向增大。

7．NSK導軌沖擊負載下側溝槽為哥特式弧狀，由于溝槽中心偏置，通常是2 點接觸，在如沖擊負載的高負載從上方作用時，即使通常未接觸面也可承受負載。

NSK直線導軌SH系列型號
SH15AN SH15BN SH20AN SH20BN SH25AN SH25BN SH30AN SH30BN SH35AN SH35BN
SH45AN SH45BN SH55AN SH55BN
SH25AL SH25BL SH30AL SH30BL SH35AL SH35BL SH45AL SH45BL SH55AL SH55BL
SH15EL SH15GL SH20EL SH20GL SH25EL SH25GL SH30EL SH30GL SH35EL SH35GL
SH45EL SH45GL SH55EL SH55GL
SH15FL SH15HL SH20FL SH20HL SH25FL SH25HL SH30FL SH30HL SH35FL SH35HL
SH45FL SH45HL SH55FL SH55HL
SH15EM SH15GM SH20EM SH20GM SH25EM SH25GM SH30EM SH30GM SH35EM SH35GM SH45E
LU小型系列導軌滑塊型號：
LU05TL、LU07AL、LU09AL、LU09TL、LU09AR、LU09TR、LU12AL、LU12TL、LU12AR、LU12TR、LU15AL
LU09BL、LU09UL、LU12BL、LU12UL、LU15BL
